| 產品名稱：立式新風機組 | |
| 產品編號：FP-L | |
| 詳細說明： | |

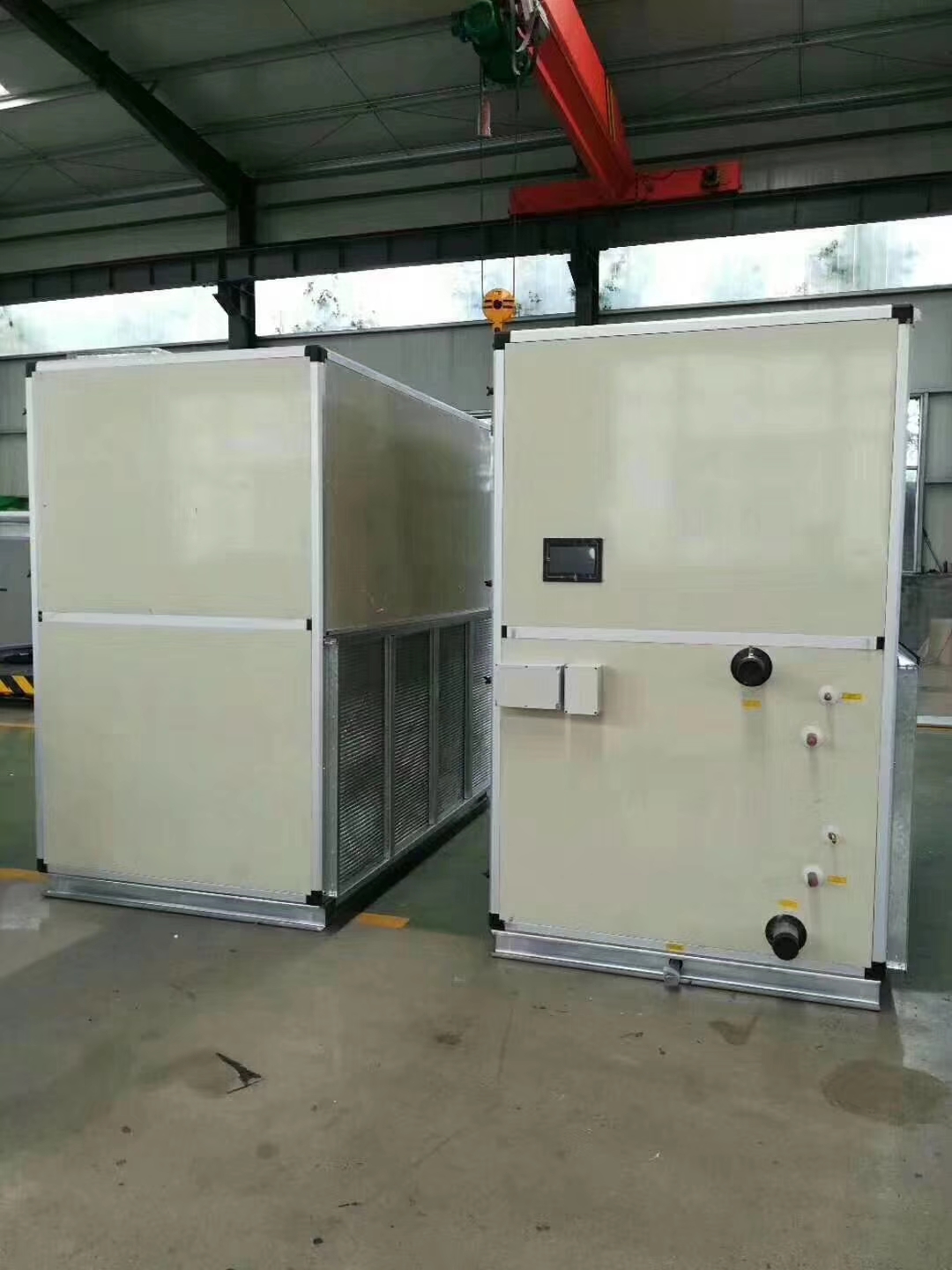

立式空氣處理機組（立式新風機組） 概述 空氣處理機組（新風機組）由立式新風機組（風量從2000~60000m3/h）、德州春意臥式新風機組（風量從2000~60000m3/h）和吊頂式新風機組（風量從1000~16000m3/h）三大系列，以滿足冷卻、加熱、加濕、除濕等各種需要，廣泛用于酒店、劇院、商場、辦公樓等舒適性的各種場合；亦可滿足電子、化工、醫療、制藥、卷煙、食品、輕工等工業的需求。 立式空氣處理機組（立式新風機組）的特點 框架結構: 立式新風機組全部采用鋁合金框架結構，框架采用高強度鋁合金專用型材，框架的每個角采用特殊結構的鑄件，型材與角為插入式結構連接，這種結構有如下特點： A：機械強度好，重量輕，耐腐蝕，外形美觀，且尺寸準確。 B：結構裝配靈活，易于現場拆裝、檢修，并且使用壽命比鋼結構框架長。 面板結構: A：立式新風機組面板采用內外雙層彩色鋼板結構，兩層鋼板之間沖注為高密度聚氨酯或聚苯乙烯發泡保溫材料，具有比玻璃棉等其他保溫材料更佳的保溫性能。在各種氣候條件和工況運行時外殼均無冷橋產生。 B：面板采用特殊方法固定，并有密封材料加強氣密性及保溫性，這種面板結構在保溫、降噪及強度方面均具有佳性能，并適用于空氣品質要求較高的場所。 C：小型號機組風機采用外轉子電機直接驅動風機，無需皮帶傳動，維護保養方便。 風機、電機: A：德州春意立式新風機組采用的風機為雙進風離心風機，經過嚴格的動靜平衡試驗，運行平穩。 B：風機軸承采用密閉 過 濾 器: 機組采用板式粗效過濾器。濾料采用綿綸凸網，可以進行多次清洗。 表 冷 器: 表冷器的各項選定參數為CAD/coil軟件設計，標準表冷器為φ16的銅管，采用銅管串波紋鋁翅片方法配以整體漲管將其漲緊。銅管采用交錯排列，使其有高傳熱性能，低氣流阻力和優越的抗腐蝕性，從而表冷器有高傳熱系數及較長的使用壽命。 立式空氣處理機組（立式新風機組）性能說明（表一 ~ 表六） 1、“空調工況”是指：供冷時，進風干球溫度為27℃，進風濕球溫度為19.5℃；供熱干球溫度為21℃。 2、“全新風工況”（高新風）是指：供冷時，進風干球溫度為35℃，進風濕球溫度為28℃；供熱時，進風干球溫度為-5℃。 3、冷水溫度為：供水7℃，回水12℃，熱水供水溫度為60℃。 4、表一 ~ 表六中電機功率為參考余壓值下的對應參數。機組余壓不受表列數據限制，用戶應根據實際需要選定。 5、表一 ~ 表六中噪聲值是在消聲室內，距機組各表面約1米處（GB/T9068）測定的聲壓級噪聲值。 6、當遇到冷媒水溫度tw變化時，其冷量的修正系數α按下表： tw5℃6℃7℃8℃9℃10℃11℃12℃α1.151.07510.9250.850.7750.700.6257、當進風濕球溫度ts變化時，其冷量的修正系數β按下表 ts17℃18℃19.5℃20℃21℃22℃23℃β0.560.7311.091.181.471.65立式空氣處理機組（立式新風機組）技術性能 立式空氣處理機組（立式新風機組）（六排管）技術性能表（表五 型號額定風量m3/h機組余壓Pa額定冷量Kw額定熱量Kw風機水流量m3/h水阻力KPa機組噪聲dB（A）機組重量Kg空調工況全新風工況空調工況全新風工況數量功率Kw空調工況全新風工況空調工況全新風工況FP20L(W)200016014.1528.0220.2740.1410.452.54.925.210.6≤56315FP30L(W)300016019.1636.8829.0555.9210.553.36.430.811.2≤57405FP40L(W)400021029.4656.7141.4279.7210.755.19.934.612.8≤59430FP50L(W)500021034.6366.6648.2792.9111.16.011.644.819.8≤60470FP60L(W)600021041.6478.2359.59111.9511.57.213.647.928.2≤61495FP70L(W)700021049.7895.8271.12136.8911.88.716.748.433.9≤62540FP80L(W)800021058.96113.5082.84159.4712.210.319.757.846.1≤63585FP100L(W)1000026075.97146.23105.72203.5012.213.225.432.746.0≤65740FP120L(W)1200026094.43181.78130.06250.371316.431.636.114.2≤66780FP150L(W)15000260119.62230.26164.37316.411420.840.051.09.6≤67930FP180L(W)18000260138.98267.65183.62353.6322.2×224.246.530.78.4≤651030FP200L(W)20000310145.44279.13203.12389.8123×225.348.551.210.2≤651150FP220L(W)22000310156.28300.85223.38430.0223×227.252.336.19.1≤661420FP250L(W)25000460180.48347.42254.97490.8224×231.460.411.29.6< |
性滾球軸承，預先加有潤滑油及自動調心和自動自鎖、止推等功能。正常使用可免保養。
